首页 > 非金属雕刻切割系列 > 自动裁布机 > 多层布料自动裁剪机PE-B2033

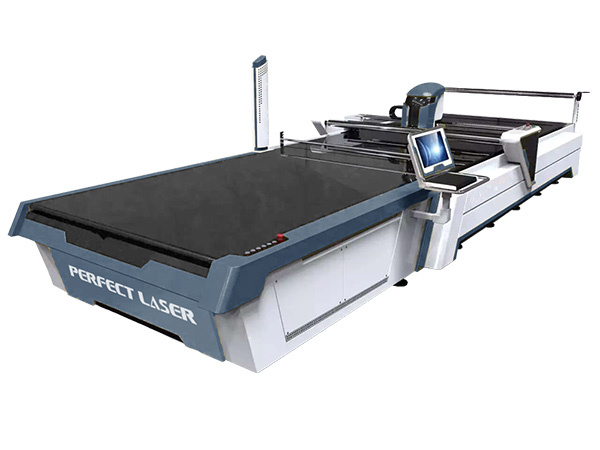

多层布料自动裁剪机PE-B2033

Style NO. :

产品介绍

多层布料自动裁剪机是一款智能型裁床,该款设备采用自旋式双面磨刀、刀盘采用全铝结构、非常小的真空箱体,成功的解决了传统裁剪(手剪、电动推剪)工艺裁剪工人成本高、材料浪费严重、生产效率低等问题。

该设备配有全铝结构框架机头、可升降压料架、消音器等设备;

软件编辑功能强大,可以对裁片下刀点、裁剪顺序、裁剪方向等进行编辑,并有强大的图形纠错功能。

其有效切割幅面可选为1700x2500mm,2000x2500mm,2300x2500mm,1700x3300mm,2000x3300mm,2300x3300mm,根据客户具体要求,嘉信激光提供定制化机器,以达到更好的裁剪效果。

产品特点

1. 排料系统通过电脑设计,手工与电脑自动有效结合,提高排料效率,自动化程度高,操作简洁,普通人员只要熟悉电脑操作,就能熟练掌握排料技巧;

2. 设备可以实现零间距裁剪,有效节约原材料;电脑控制自动裁剪,代替大量的裁剪工人,实现批量化生产;

3. 设备裁剪出的裁片精度高,车工不必修剪裁片就能直接车缝,有效提高车工车缝效率;

4. 裁床控制软件支持多源数据格式,可以直接接收常用的服装设计、排版软件;

5. 特殊的算法和运动控制技术,实现了直线与弧线的无缝衔接,裁剪精度高;

6. 设备采用自动磨刀技术,磨刀时间可以根据面料特点自行设计,延长裁刀使用寿命;

7. 新型效节能泵设计,降低设备噪音。在同性能情况下,降低功率,节约能耗。

8. 长寿命鬓毛砖裁剪平台设计,便于吸风压缩和更好裁片的一层保护性垫层,刀片可刺入面不会损坏。

捡料区传送带可独立或同步运行。

应用领域

适用面料:棉、麻、丝、混纺、纤维、皮、毛等材料

适用行业:服装、汽车内饰、家居、箱包、鞋帽、家纺、户外帐篷等规模化生产加工企业

技术参数

型号

PE-B2033

有效裁剪宽度(㎜)

2000

有效裁剪长度(㎜)

3300

面料裁剪厚度(真空吸附后)(㎜)

70mm

裁剪方式

刀具重复上下裁剪

切割速度(mm/min

15-40m/min

整机运行速度(mm/min

50-60000mm/min

设定速度误差(%)

≤±5

切割精度

≤±1.0mm

重复定位精度

0.5

机器划线精度

0.5mm

工作环境温度

0-50

相对湿度

90%无冷凝

周边环境

通风,无较大冲击

电源电压

220V/380V±10%

电源频率

50Hz

输入功率

30KW

接地类型

集中直接式

气体压力

0.35Mpa 160L/min

设备可根据客户定制尺寸及移动,重量及外形尺寸会有变动
