Style NO. :

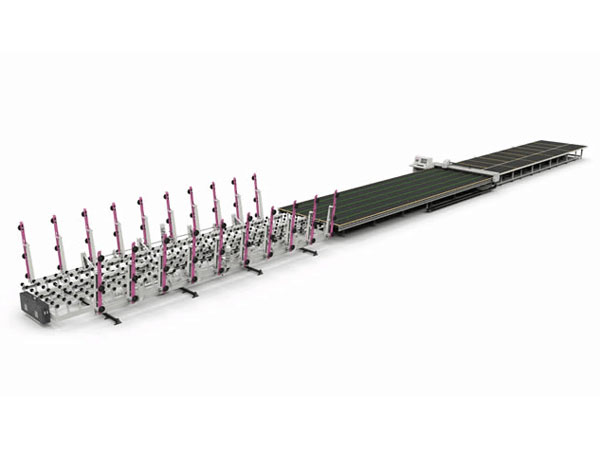

嘉信激光针对玻璃切割，推出这套全自动玻璃切割流水线，整套系统由单翻单工位全自动玻璃上片台，全自动切割机，气浮掰片台三大部分组成，具体工位可支持客户定制,能够实现全自动上片、切割、自动掰片的玻璃切割流水作业。
上片台采用进口真空泵、PLC及进口电器件，上片时间：40-60秒（可调），上片厚度3-19mm，运行稳定，无任何抖动，可满足3-19mm的玻璃上片，支持各种角度可调。
切割机采用进口伺服马达、CNC控制器，通过电脑CAD制图，可实现各类玻璃优化切割，操作更方便，性能更稳定。

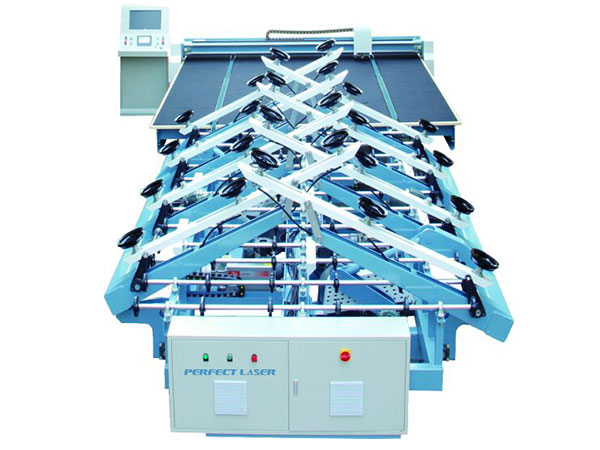

玻璃上片台
1）翻转模式：机械式翻转，运行速度快，运行稳定，无任何抖动，可满足3-19mm的玻璃上片。装配双道翻转传输链条保护，可确保翻转过程安全可靠，
2）翻转角度：95-98度可调。可满足各种角度玻璃架上片。
3）吸片深度：特殊的连杆伸缩机构，吸盘可前伸位移达150mm,可满足700mm的上片深度，无需任何辅助架，可直接从铁架进行上片作业。
4）感应装置：使用两套玻璃光电感应器（一套用，一套备用），可杜绝因感应失灵导致的安全事故。设备运行更安全稳定可靠。
5）抬升装置：连杆抬升装置，可确保抬升动作同步一致，杜绝了因抬升不同步的缺陷。可保证玻璃的安全分片。
6）吸附装置：吸盘采用先进的双层吸附结构（内外两层），吸片更加牢固，杜绝了吸盘外层划破而导致的吸附漏气的缺陷。
7）吸盘控制：每个吸盘都有单独的气阀进行开关控制，可自由选择吸盘工作数量，方便各种尺寸玻璃的上片操作需求。
8）抬升错片保护：设备的取片抬升保护装置，可预防因玻璃未及时错片而导致的玻璃连带造成的玻璃破损现象。
9）报警装置：带有自动检测及红绿灯报警装置，对出现的异常情况可自动报警并有显示。设有急停开关，可在出现异常时进行控制。
10）操作模式：设备有自动模式和手动模式两种功能供选择。操作方便直观
11）操作界面：采用彩色液晶触摸屏显示界面，中英文显示模块，操作方便快捷。
12）参数设置：上片顺序和每工位上片数量可进行数字化自动设定，可与切割机全自动连机，设备自动行走，自动取片，实现不间断连续上片，无需反复操作，更加方便快捷。
全自动切割机
1）设备框架：设备经过时效处理，确保台面不变形，以及平行度的准确。
2）切割刀座∶刀头可360度旋转,上下式切割（可准确切割任何直线及各种异形的玻璃）
3）台面：采用进口防水高密度面板。可有效防潮。
4）毛毡：进口工业毛毡（纤维和羊毛成分）平整度好，并可防静电，减少玻璃划伤。
5）供油方式：气动自动注油，和下刀同步。双油路控制，可同时使用煤油及切割油。
6）输送装置：同步带自动输送。
适用于电器、家俱、建筑幕墙、中空夹胶、太阳能玻璃等各类直线及异形玻璃的切割。
|
产品
名称
|
全自动大幅面重型玻璃切割流水线
|
||
|
型号
|
PEG-7015
|
||
|
流水线
组件
|
单翻单工位全自动玻璃上片台
（机械式具体工位按客户要求）
|
全自动切割机
|
气浮掰片台
|
|
机械
配置
|
1) 翻转链轮链条：特制高精度加强型
2) 传输滚轮：进口PU材质。
3）真空吸盘：进口丁青胶材质
（双吸附结构）
4）传输/翻转电机：成邦电机
5）真空泵：旭浦。
|
1）台板：采用防水板（平整度≤±0.20mm/m）
2）齿条：日本KHK。
3）传动带/带轮：国产
4）刀轮/轮夹：德国玻勒
|
1）台面绒布：国产黑色纤维毡
2）台面板：高密度纤维板
3）顶杆：横向两根，纵向一根
|
|

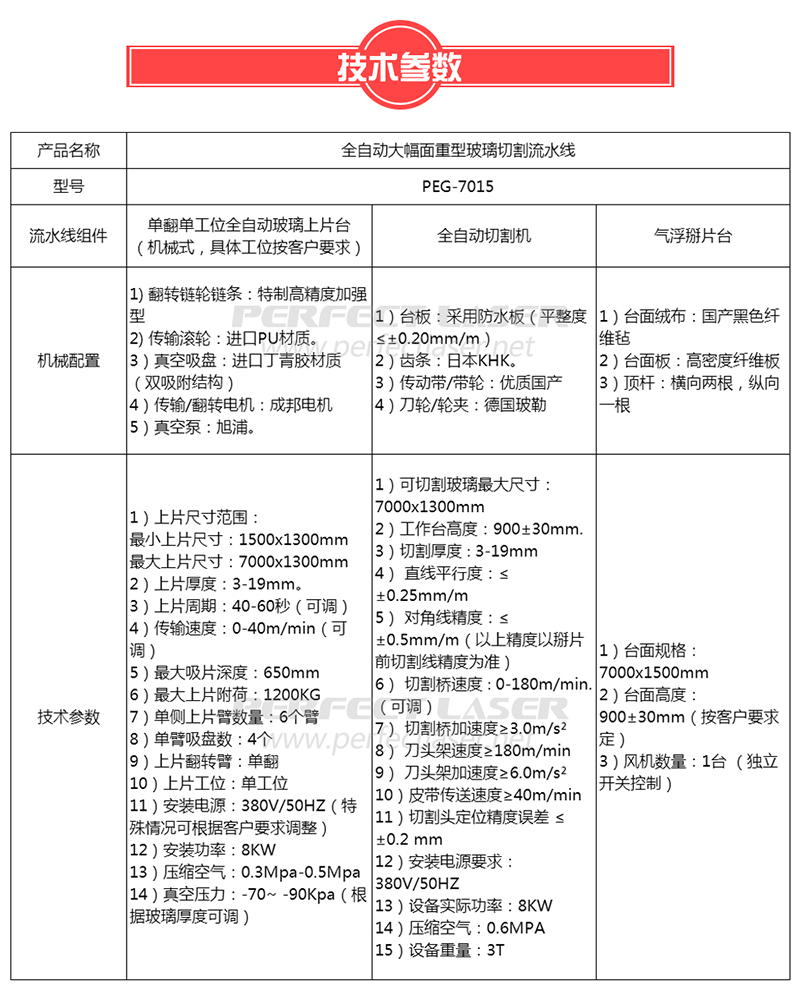

技术
参数
|
1）上片尺寸范围：
最小上片尺寸：1500x1300mm
最大上片尺寸：7000x1300mm
2）上片厚度：3-19mm。
3）上片周期：40-60秒（可调）
4）传输速度：0-40m/min（可调）
5）最大吸片深度：650mm
6）最大上片附荷：1200KG
7）单侧上片臂数量：6个臂
8）单臂吸盘数：4个
9）上片翻转臂：单翻
10）上片工位：单工位
11）安装电源：380V/50HZ（特殊情况可根据客户要求调整）
12）安装功率：8KW
13）压缩空气：0.3Mpa-0.5Mpa
14）真空压力：-70~ -90Kpa（根据玻璃厚度可调）
|
1）可切割玻璃最大尺寸：7000x1300mm
2）工作台高度：900±30mm.
3）切割厚度∶3-19mm
4） 直线平行度：≤±0.25mm/m
5） 对角线精度：≤±0.5mm/m（以上精度以掰片前切割线精度为准）
6） 切割桥速度∶0-180m/min.（可调）
7） 切割桥加速度≥3.0m/s²
8） 刀头架速度≥180m/min
9） 刀头架加速度≥6.0m/s²
10）皮带传送速度≥40m/min
11）切割头定位精度误差 ≤±0.2 mm
12）安装电源要求：380V/50HZ
13）设备实际功率：8KW
14）压缩空气：0.6MPA
15）设备重量：3T
|
1）台面规格：7000x1500mm
2）台面高度：900±30mm（按客户要求定）
3）风机数量：1台 （独立开关控制）
|
