Style NO. : PEG-6060

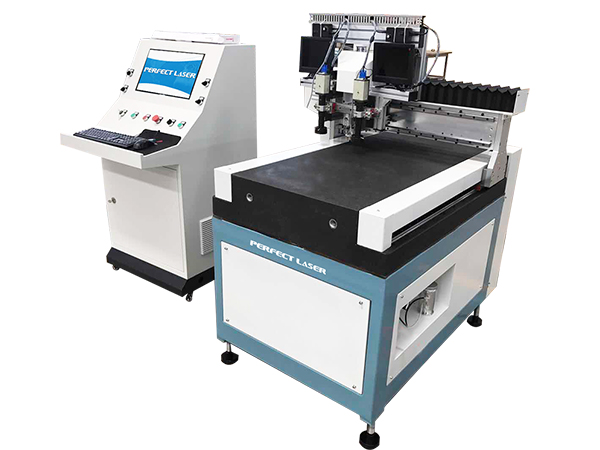

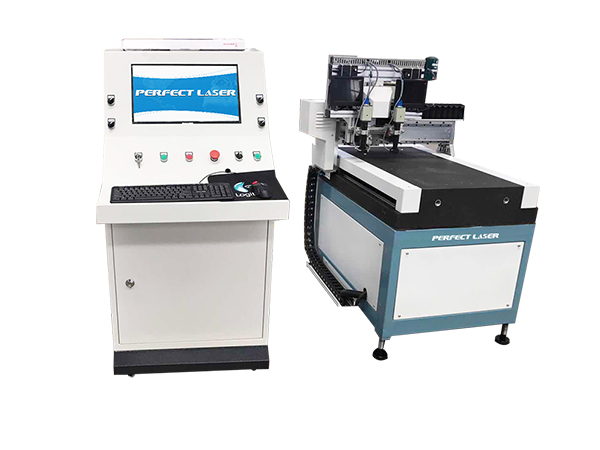

嘉信激光专为超薄玻璃切割而设计的全自动超薄玻璃切割机，搭载了双CCD定位系统，拥有50至200倍的放大功能，有效确保每次切割定位精准无误。它采用进口优质部件，结合智能软件优化切割路径，切割效率高、精度好、成品率高。其操作简便，对操作人员无技术要求，是玻璃切割的理想选择。
1.设备经过严格时效处理，有效确保台面不变形，平行度精确无误。
2.选用0级大理石台面，厚度达200mm，平整度控制在±0.02mm，为切割作业提供稳定的基础。
3.配备的刀头具备360度旋转功能，并采用上下式切割方式，能够精准切割任何直线以及各类异形玻璃。搭配日本进口伺服电机，让切割更加高效稳定。
4.采用美国Gail控制卡、日本SMC气动比例阀等进口组件，保障机器运行稳定耐用。其响应迅速，能即时根据控制信号调整气体流量与压力，确保切割质量。
5.高精度双CCD定位系统，结合电子镜头、液晶显示器和光学放大镜头，实现切割路径的精准捕捉与定位。
6.自动调试切割刀压，切割过程快速、准确且稳定。异形切割时自动加压，有效保证切割效果。
7.软件支持对切割尺寸进行任意组合排序，自动生成最优切割方案，提高切割效率。同时提供二次人工修改功能，进一步提升切割材料的利用率。
1. 应用行业
全自动CCD超薄玻璃切割机广泛应用于多个行业领域，包括建筑行业、汽车行业、电子行业、家具与家居装饰行业等。
2. 应用材料
全自动CCD超薄玻璃切割机适用于OGS工艺的超薄玻璃、OLED玻璃、显示器玻璃、光电玻璃、液晶玻璃、手机玻璃、触摸屏玻璃的切割。
|
设备规格
|
|
|
可切割玻璃最大尺寸
|
600*600mm
|
|
工作台高度
|
900±30mm
|
|
设备重量
|
0.75T
|
|
切割厚度
|
0.08~6mm
|
|
切割参数
|
|
|
直线平行度
|
≤±0.05mm/500mm
|
|
对角线精度
|
≤±0.10mm/300（以上精度以掰片前切割线精度为准）
|
|
切割桥速度
|
0~60m/min.（可调）
|
|
切割桥加速度
|
≥3.0m/s²
|
|
刀头架速度
|
≥60m/min
|
|
刀头架加速度
|
≥6.0m/s²
|
|
切割头定位精度误差
|
≤±0.001 mm
|
|
电源/功率
|
|
|
安装电源要求
|
380V/50HZ
|
|
设备实际功率
|
4KW
|
|
掰片机
|
0.75KW风机
|
|
压缩空气
|
0.6MPA
|
|
设备性能
|
|
|
切割刀座
|
刀头可360度旋转，上下式切割
|
|
供油方式
|
气动自动注油，与下刀同步
|
|
输送装置
|
气浮
|
|
机械部分
|
|
|
丝杆导轨
|
台湾上银，研磨级别
|
|
刀轮/轮夹
|
日本日研，使用寿命3—5万米/把（直线）
|
|
轴承
|
日本NSK
|
|
台面
|
0级大理石，厚度200mm，平整度正负0.02mm
|
|
风机
|
增氧机，可吹吸转换；掰片台风机只有吹风功能
|
|
电器部分
|
|
|
电压
|
380V/50HZ，设备带变压装置
|
|
电机
|
日本安川伺服电机，400、850瓦
|
|
控制卡
|
美国Galil进口
|
|
主要电器原件
|
交流接触器法国施耐德
|
|
气动比例阀
|
日本SMC
|
|
CCD定位系统
|
北京大恒产，放大倍数50-200倍，视野0.01-25mm，可视MARK大小0.2mm以上
|
