Style NO. : PEG-1090

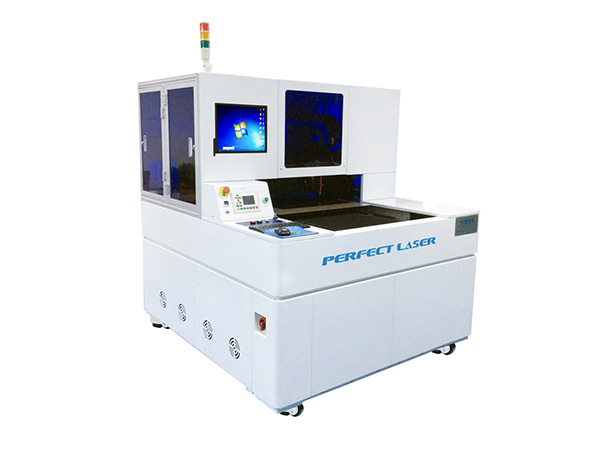

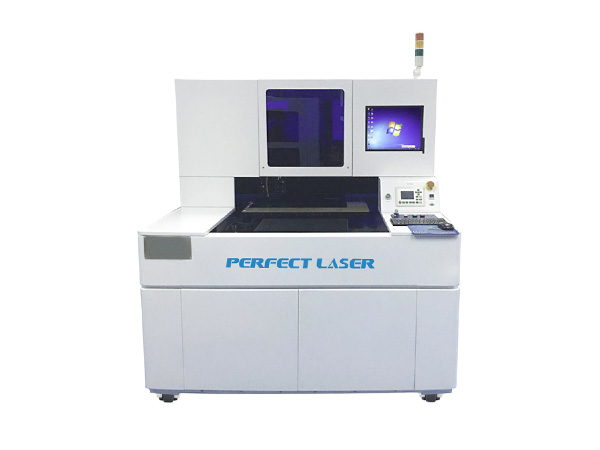

本设备主要由大理石机架钣金、运动龙门模组、真空吸附平台、CCD对位机构、面板放置治具、激光系统、人工卸料平台、电控系统等组成。采用高能量高精密激光对玻璃材料进行钻孔，高清影像对位及专业定制化的操作软件控制系统，使生产效率更高，重复定位更精确，操作更简单。
1. 精选优质材料，高品质激光器使用寿命长，电光转化率高，光束质量好；
2. 激光玻璃切割机的加工方式是激光直接气化玻璃料打到切割，无需二次加工即达到想要的效果；
3. 不用水冷却加工，环保无污染，没有耗材。 切割边缘：无需打磨；
4. 支持7天24小时运作，长期使用稳定性好；
5. 激光玻璃切割机加工速度快，效率高，崩边小，热影响小，耗电低。
6. 采用激光非接触式加工，对加工产品无硬力损伤；
7. 操作简单，对操作人员无特殊要求，稍加培训即可进行操作；
8. 高清影像对位及专业定制化的操作软件控制系统，重复定位更精确。
在仪器仪表玻璃、光伏玻璃、手机玻璃、医疗仪器、车载显示，面板显示玻璃等行业得到非常广泛的应用。
|
项目
|
主要参数
|
||
|
镭射系统
|
激光类型:光纤激光器
|
30w
|
|
|
波长:532NM Gr(高级光学簿膜专用
|
频率: 150KHz
|
||
|
最大能量输出:35W
|
输出能量稳定性:±5%
|
||
|
光束质量:M<1.3 LD
|
模块寿命:>10000H
|
||
|
显微成像系统
|
显微成像系统型号:ewin lens-1
|
成像透镜:IR增透膜
|
|
|
CCD像素:30万取像(视野范围: 6.4mm*4.8mm，解析度:5um)
|
|||
|
显示器:17寸1920*1080
|
图像采集卡品牌及型号:麦恩
|
||
|
CCD品牌: 确能订制品
|
|||
|
软件系统
|
控制功能:1.激光能量，频率、脉宽调节储存
|
2.工作台移动、加工状态参数显示
|
|
|
3 显微成像调整
|
4.储存100种加工用参数
|
||
|
5电脑:标准4U工业机箱，带300W ATX工业电源，15CPU-3470
|
|||
|
机架结构
|
材料:大理石+钣金钢架
|
||
|
工作台尺寸:1000mm*900mm
|
XY轴行程:1000mm*900mm
|
||
|
Z轴行程:80mm
|
XYZ轴移动速度:高速210mm/s 低速:2mm/s
|
||
|
手动微调:0.25mm/260度
|
加工速度:500mm/s
|
||
|
加工深度:<1.5mm
|
XYZ轴移动精度:±0.008mm
|
||
|
XYZ轴重复精度:±0.006mm
|
平台表面:高洁度切割专用铝板真空吸
|
||
|
XY轴马达:线性马达
|
运动控制卡品牌及型号:固高
|
||
|
导轨丝杆品牌型号:台湾上银V15型P级WIWIN双导轨滚珠丝杆
|
|||
|
外观油漆着色:灰带/乳白色光油(无尘型)
|
|||
|
电气部分
|
操作键盘功能:
|
1. 安全光栅
|
|
|
2. CCD照准光源亮度调节
|
|||
|
3、启动总电源开关
|
|||
|
4、运行启动按钮、急停开关
|
|||
|
安装环境输入电源:单相交流220V50-60Hz10A
|
|||
|
温湿度:25℃=1℃，60%
|
|||
