CCD相机自动定位高精度芯片/电路板/精密元器件光纤激光打标打孔机 PEDB-510

Style NO. :



产品介绍

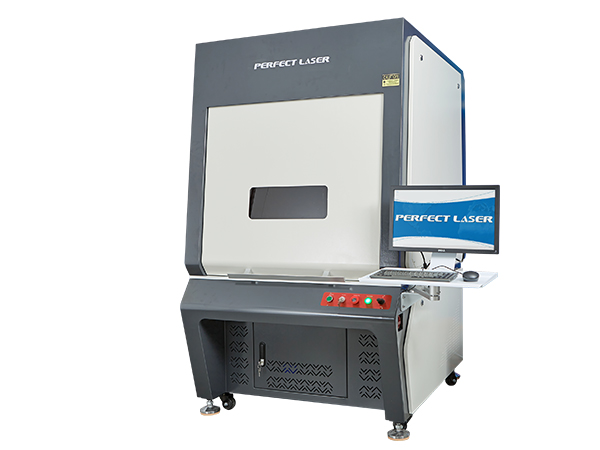

嘉信激光公司的PEDB-510是在普通打标机的基础上,搭载电移平台系统和宙斯自动视觉定位系统、以及定位准确度可高达0.02mm的CCD相机定位的高精度光纤激光打标机。它是一款更加适用于各种高精度仪器、电路板、芯片等多种精密元器件打标打孔的光纤激光打标机。被打标的物品在倾斜度±20°以内可随意放置,无需手动定位,操作更加简便。


产品特点


1、具有电移平台系统和宙斯自动定位系统的CCD相机光纤激光打标机,被打标物品在工作台内倾斜±20°以内可以随意放置,无需手动定位,操作更加简单。

2、在打标时,软件将会自动将打标区域进行分割,最终打标内容会精确均匀平铺在打标物体上面,适合密集、微小的激光打标、激光打孔等。

3、此款光纤激光打孔机在运行过程中不会产生任何的损耗以及易损件。

4、本光纤激光打孔机采用全封闭罩,符合环保标准,配合空气净化器,符合欧洲CE标准。

5、打标工作台带有XY伺服移动平台,打标范围可定制从200x200mm到400x400mm。

6、支持AI, BMP, DST, DWG, DXF, DXP, LAS, PLT等多种图片格式。

7、可搭载锐科光纤激光器,耐热性更高,高转换效率,高输出质量。


应用

此款CCD相机自动定位光纤激光打标打孔机广泛应用于高精度打标,可加工材料包括:各类金属的深雕、不锈钢、碳钢、软钢、铜、铝、铝合金、氧化铝、硬质塑料、其他敏感材料和PVC等。


技术参数


型号

CCD相机自动定位高精度光纤激光打标打孔

定位系统

电移平台定位系统 + 宙斯系统+ CCD相机视觉定位系统

激光器种类

光纤激光器

(品牌:Mopa / Raycus / Max / IPG)

激光器功率

20w / 30w / 50w / 60w / 100w

打标幅面

200x200mm-400x400mm(可定制)

相机像素

500万

相机定位精度

0.02mm

打标物体放置要求

倾斜度±20°以内

相机软件

7.2G

相机软件环境

电脑系统适用Win7 32位/64位

加密狗

打标软件和相机软件各配有一个加密狗

支持图形格式

AI,BMPDSTDWGDXFDXPLAS PLT等

整机功率

500W

机器培训

提供VCD免费培训 / 工程师上门服务(收费)

机器质保

24个月
