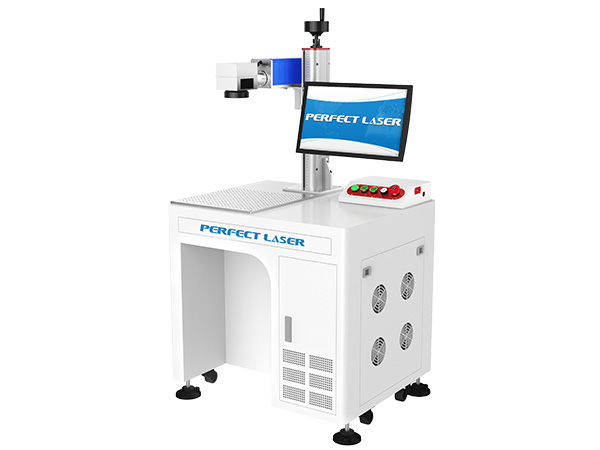

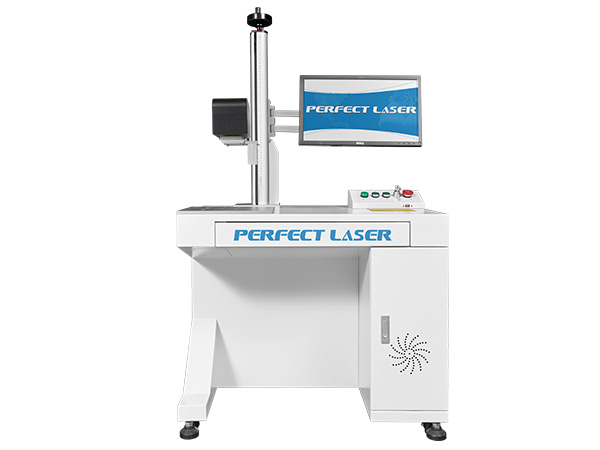

3D动态曲面光纤激光打标机标配款 PEDB-400M

Style NO. :

产品简介

嘉信激光通过三维动态激光标记控制硬件、软件,配置专用三维振镜,很好的控制激光光束在任意三维曲面进行标记。加工时无离焦现象,即使是复杂曲面也能应对自如。


此款3D动态打标机的打标幅面大,速度快,灵活性高,可以同时满足客户平面和曲面两种需求,一机两用,因此受到国内外广泛好评。

产品优势

1. 采用德国IPG光纤激光器,光束质量比传统的好很多,光斑更小,适用于精密精细打标

2. 采用美国进口扫描系统和扫描头,红外对焦系统(选配)无需测量焦距,使工作更方便

3. 光斑质量好、功率稳定,寿命10万小时以上

4. 激光器无须维护

5. 高精度的三维定位技术,高速聚焦与扫描系统,激光光束基模、短脉冲、高峰值功率、高重复频率,为客户带来良好的打标效果,工作效率比同类机型提高20%;


6. 软件控制系统能够自动计算弧面弧度,自动调整焦距

7. 可以多层次大幅面打标,可在三维曲面上打标,亦可在平面上打标,可按需配置各种型号的激光器。

8. 光电转换率高达30%,整机功率不到800W,大大节省能耗支出。

9. 三维图形处理技术,操作界面友好,适用于dxfpltcncstepiges等多种格式文件;

10. 机器使用寿命长,维护容易;

11. 打标速度快,大大提高了加工效率。

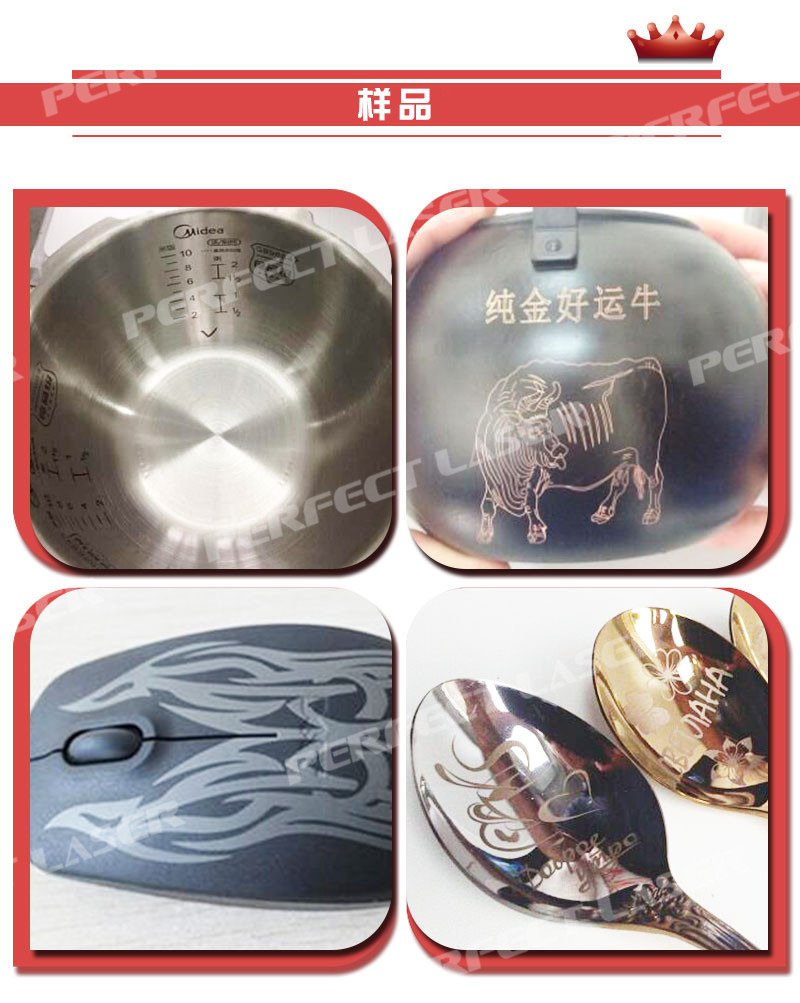

应用领域

适用于三维曲面的各种金属或非金属产品的激光打标,广泛应用于精密机械、量具刃具、电工电器、立体电路、电子元器件、3C电子、电子通讯、五金饰品、五金工具、手机通讯部件、汽摩配件、模具、塑胶制品、建材管材等高精度产品的激光三维标记雕刻。

技术参数

型号

PEDB-400F 经济款

激光参数

激光器类型

光纤激光器

波长

1064nm

输出功率

20W

30W

50W

平面最大打标幅面

160mm*160mm

曲面最大打标幅面

120mm*120mm

光束质量M2

<1.2

脉冲重复频率

10kHz~200kHz

冷却方式

风冷

加工参数

工作方式

XYZ三轴动态聚焦

调焦范围

≤±30mm

平面最高加工速度

350字符/s

重复标刻精度

8urad

整机参数

运行环境要求

温度:10℃~35℃ 湿度:5%~75%

电力需求

单相AC110V/220V 10A

整机功耗

≤750W

≤1200W

≤1500W
