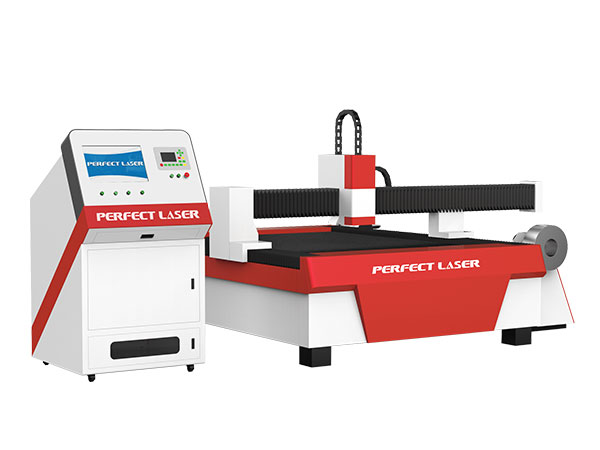

光纤板管切割一体机PE-F3015B

Style NO. :

产品介绍

武汉嘉信激光,专业的光纤切割机厂家,设备先进,服务质优。为满足广大客户对板管材料的切割需求,嘉信激光新推出一款光纤板管切割一体机,采用了台湾进口丝杠导轨,松下伺服及驱动,可同时切割金属板材管材,且管材切割直径可达200mm(也可根据客户需求进行定制加工),生产效率大大提高。此外,机器添加了设计的旋转辅助器,解决了管材弯曲切割时不同心的技术难题,为您省心省力。

应用范围

设备可以有效的切割圆管、方管、矩形管、椭圆管、平行椭圆管、D型管等多种样式管材。

主要加工材料:不锈钢,碳钢,锰钢,镀锌板,各种合金板,稀有金属等。

使用行业:钣金行业,厨具行业,电梯手机行业,广告行业机箱机柜行业,机械零件加工行业,精密加工行业,汽车制造行业,日用轻工业行业,农用机械食品机械行业五金卫浴行业

产品特点

1.触屏控制台操作系统:

  • 在计算机上安装的光纤激光装置控制器(英文版的Windows XP系统)
  • 柏楚系统,自动计算并优化切割路径,工业计算机安装优化软件
  • 触屏控制台控制激光头(调整激光头和金属片之间的距离);远程控制手柄可以控制激光切割头运动轨迹



2.采用lasermach(美国镭射麦克)和PRECITEC(德国普瑞斯特)自动聚焦激光切割头(金属传感器):激光切割头喷嘴接触金属板材表面,切割头自动上下移动,高灵敏度,高稳定性。无明显的火花现象,避免了空气介质的变化和电磁场干扰引起的故障,避免切割头碰撞损伤。



3.3HP高功率冷水机组制冷:采用水冷降温的方式使激光头始终处于恒温中工作(正负5度),保证了激光器在工作时的稳定和快速。


4.锐科1000W(IPG1000W)光纤激光发生器:光电转换率高,光束质量高,工作寿命超过100000小时,无维修成本。



5.万向滚珠锯齿状工作平台负载金属材质进行快速稳定上料工作锯齿状的平台压条切割金属板材,在激光切割时减少火花飞溅。



5.日本松下伺服电机及驱动器:提高了切割速度和稳定性。定位精度:≤±0.05mm;最大移动速度90米/分钟,有效切割范围1500*3000mm。伺服系统具有优良的动态响应加速度特性保证机器运行平稳可靠,免维护;


7.自助加油,报警提醒,排烟装置:激光切割机轨道可自动加油,时刻保证轨道的润滑,激光切割机的报警提醒装置可提醒机器工作状况。排烟装置可抽取在切割过程中产生的烟雾,保护工作环境。


8.旋转辅助器:特殊设计解决了切割管材弯曲部分的技术难题。

技术参数

设备名称

激光管板切割机

型号

PE-F3015B 500W(800W1000W2000W)

最大空跑速度

90m/min

激光波长

1080 nm

最小切割线宽

0.1mm

额定输出功率

50--2000W

X、Y轴定位精度

≤±0.01㎜

工作台重复定位精度

≤±0.01㎜

工作台最大承载

800KG

有效加工幅面

1500*3000mm

Z轴行程

120mm

占地面积

4.6*2.3*1.8m

整机功率

12KW

冷水机

2kw

电力供应

380v 50Hz±10%

红光定位


辅助气体

氧气、氮气

管材类型

圆管 方管 椭圆管等异型管材

切管长度

3-9米

直径

1mm-300mm
