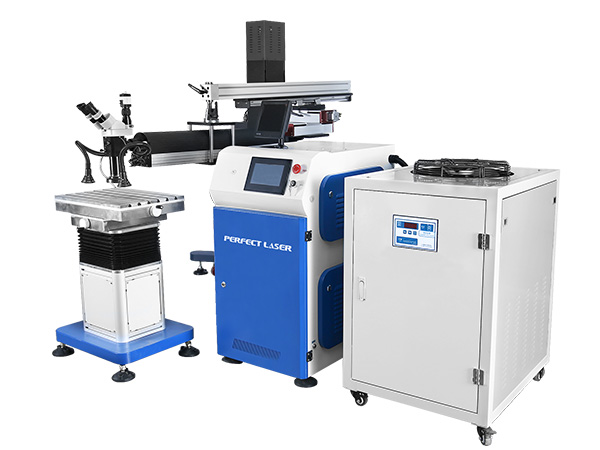

吊臂式模具补焊焊接机 PE-W600D

Style NO. :

产品介绍

嘉信激光是专业从事各类激光设备的设计、生产、销售、培训、售后的公司,我司生产的吊臂式模具补焊焊接机,为了能适应高强度,高硬度材料的补焊,在原点焊机的基础上,将激光腔体做成悬臂式;同时为了保证焊点的连续性和均匀性增加放置模具的二维工作台,实现更高难度以及更人性化的加工。

应用范围

吊臂式模具补焊焊接机适合大、中、小型模具的补焊和产品焊接。普遍应用于机壳、汽车、轮胎、轮船、大型家电塑料外壳、汽车配件、轴承、工程机械等模具制造和成型行业。可补焊各种模具钢、不锈钢、钹钢、贵金属及极硬材料等。精密注塑、压铸、模具的修补及配件、精密冲压件的焊接、失蜡铸件、铝铸件、不锈钢产品砂孔修补。

产品特征

1.引进德国技术,整机人性化设计,更适合各种大、中型模具的修补。

2.采用英国进口陶瓷聚光腔体,反射率高、耐腐蚀、耐高温、寿命(8-10)年,氙灯寿 命800万次以上。

3.采用优质的高速液晶光阀滤自动保护系统,避免了在工作时光对眼睛的刺激

4.带十字光标的立体显微镜,焊接位置放大10倍,(可选配15倍率,20倍率)。十字光标中心与激光光斑中心重叠易于定位。

5.大功率一体式冷水机,保证整机长时间大功率稳定的工作状态。

6.参数调节采用智能化手柄遥杆控制,操作简单、快捷。

7.12个方向可随意调整焊接角度位置,适合各种模具的补焊。

设备参数
型号
PE-W600D

输入电压

三相四线制,380V±5%

最大输入功率

16KW

全反镜

反射率≥99.7%

电源反馈类型

电流反馈

聚光腔

镀金单腔设计、双灯单棒

激光波长

1.064μm

光束发散角

8mrad/m

峰值输出功率

500W

激光头调节

360度

脉冲频率

1~150Hz

脉冲宽度

0.1~20ms

电流调节

50-500A

扩束镜

3

聚焦光斑直径

0.2-2mm

悬臂可拉伸长度

900mm

悬臂上下行程

1000mm

悬臂XY电动行程

150*150mm

激光腔体可拉伸长度

600mm

工作台台面尺寸

X*Y=500mm*350mm

工作台上下行程

200mm

工作台XY手摇行程

250*120mm

显示方式

同轴显微镜+CCD观察

定位方式

红光
