手持型光纤传导激光焊接机PE-W500G

Style NO. :

产品简介
  • 激光,全称为受激辐射光放大,英文全称为:Light Amplification by Stimulate Emission of Radiation;简称为:Laser。它是一种新光源,其所具有的相干性、单色性、方向性与高输出功率等特点,是其它光源所无法比拟的。
  • 将激光聚焦到一点,焦平面上的功率密度可达到105-1013w/cm2。激光焊接就是利用激光束优良的方向性和高功率密度等特点来进行工作的。通过光学系统将激光束聚集在很小的区域,在极短的时间内,使被焊处形成一个能量高度集中的局部热源区,从而使被焊物熔化并形成牢固的焊点和焊缝。


产品特点

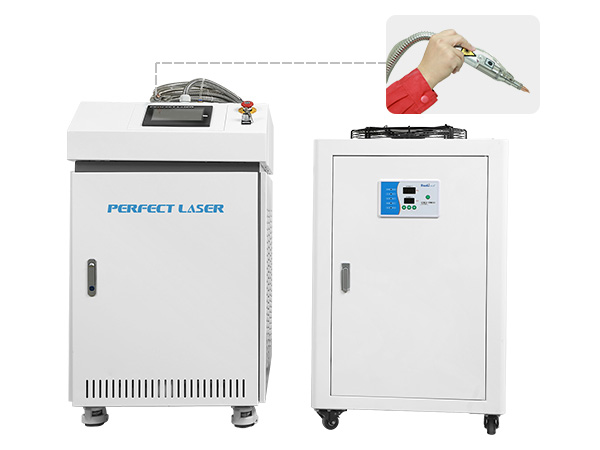

  • PE-W500G型激光焊接机是YAG类型泵浦源,采用光纤传导的激光焊接机。它在设备外形、结构和适合于操作的人机界面方面都基于人性化和工作的实效性有了很多新的创意。
  • 该设备采用工业一体化设计,结构紧凑美观,具有光束模式好、能量集中、性能稳定,使用可靠、焊接速度快、适焊范围广、消耗品和易耗件使用寿命长等特点,同时充分考虑设备在批量生产的各种参数,从细节上做到关键参数可调和数据显示闭环。
应用领域

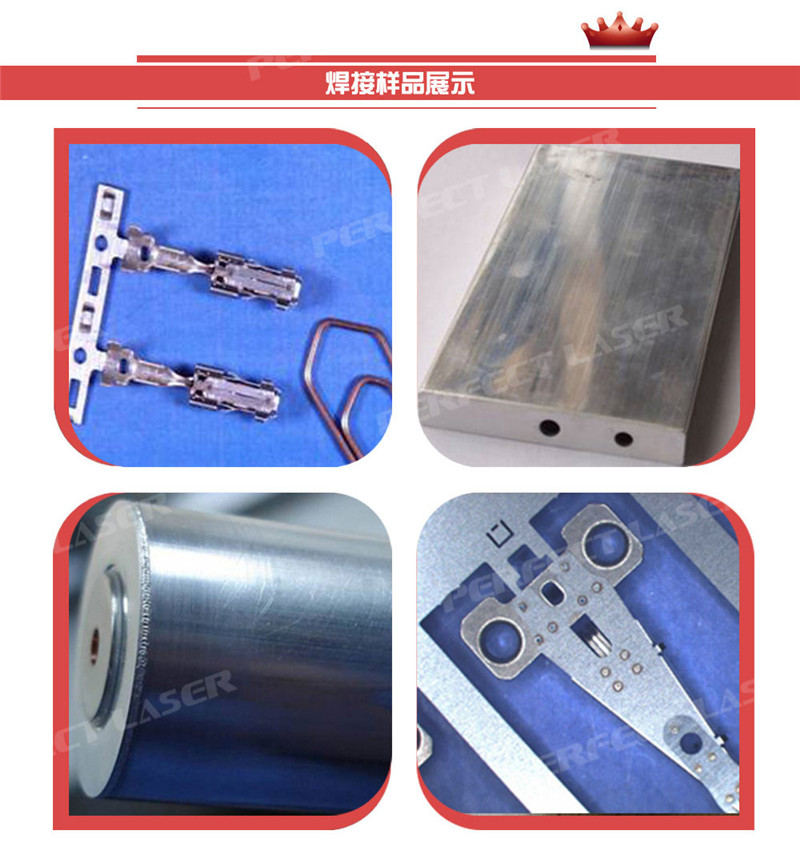

应用于金属材料(如:不锈钢、碳钢、铜、钛合金、钨、钼等)

技术参数

1.激光器

  • 激光腔体达到特优级别

聚光腔:

双椭园柱镀金单腔设计、双灯单棒、顺序冷却,为金属激光组合腔体.

泵浦灯:

脉冲氙灯

激光棒:

作为激光产生的工作物质为Nd:YAG,材料为掺钕钇铝石榴石

激光输出功率:

≥500W

全反镜:

反射率≥99.7%

光栏:

拆装方便、对中性好

激光波长:

1.064μm

发散角:

≤8mrad/m

最大单脉冲能量

120J(0-120J连续可调)

脉冲频率:

1-150Hz()连续可调)

脉冲宽度:

0.1-20ms (0.1ms连续可调)

激光能量不稳定度:

≤±2%

连续工作时间:

≥16h

噪音:

≤60dB


2.制冷机组

温度控制范围

10-35℃

温度稳定度:

±1℃

冷却水流量:

15-25L/分钟

故障保护:

设有与激光电源连锁的欠流量保护及超温保护

水质纯度:

>0.5MΩcm


3.光学系统

  • 激光器采用硬光路输出激光。聚焦系统包含聚焦镜、可实现同轴及旁路同时送保护气;
  • 聚焦系统特性如下:聚焦光斑直径0.1~2mm;
  • 光路系统采取有效密封和干燥措施,防止灰尘、油雾污染镜片及镜片结露,激光头配备水冷装置;
  • 采用与激光连锁的同轴气体保护装置,以保证焊接的表面质量
