数控板管一体切割机 PE-CUT-D1/D2

Style NO. :

产品简介

嘉信激光板管等离子切割机吸取国内众多数控切割机的优点,并加以改进,融合绿色低碳、自动化设计理念,推出此款高性价比、高配置、低能耗的自动计算和切割的板管等离子切割机,自动化程度高,切割速度快,切割效果良好。

板管等离子切割机对有色金属管子的结合处相贯线孔、相贯线端部、弯头(虾米节)等处,有优良的作业效果,广泛的应用于建筑结构,化工造船,机械工程等行业。

产品特点

1.运行平稳:板管等离子切割机采用品牌驱动电机,可选用步进电机或者是伺服电机,采用6mm槽钢焊接而成的机床,精密滚珠丝杆保证整机运行更加平稳,精度更高。

2.工作效率高:切割速度快,工作效率高,切缝小,变形小,切割面光滑,平整美观,可以切圆管、方管等异型管,或者是金属板,此过程无需重新安装刀具。

3.加工精度高:板管等离子切割机配备有焦距自动跟踪调节系统,能够轻松完成扭曲变形材料的加工,保证加工作业时精准定位,取代传统钻孔,锯割,不会对材料产生变形作用。

4.贴心的服务:细节改变命运,嘉信激光在追求产品质量的同时,也将销售服务贯穿于我们的生命中,力争让客户及时的了解产品。

应用领域

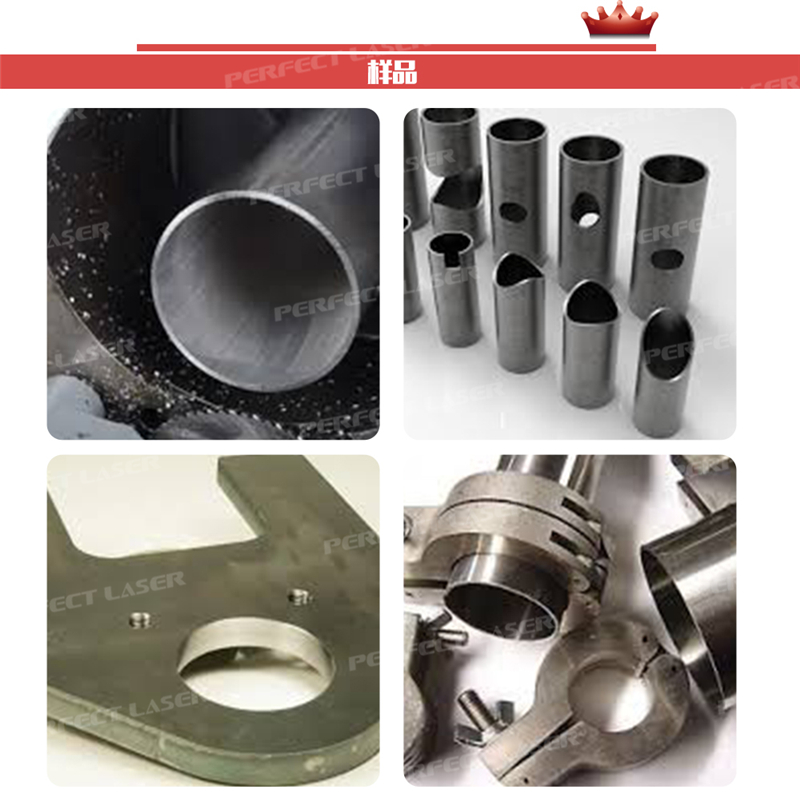

1.适用材料:可对金属板料、管材进行切割。特别适用于不锈钢板、碳钢、合金钢、铜板、铝材、稀有金属、陶瓷片、硅片、金钢石等材料的切割。

2.适用行业:金属结构件生产,各种五金制品、广告标牌、电气机柜、厨房电器、精密机械设备、汽本配件、眼镜、工艺礼品、灯饰五金、精密零件等行业。

技术参数

切割管径范围

60mm - 300mm

火焰切割管壁厚度

5mm - 50mm

等离子切割厚度

根据等离子电源大小而定

有效切割工件长度

3000mm

切割速度

火焰速度为700mm/min以内,

等离子切割速度视等离子电源大小而定

管子承载重量

≤400KG

移动速度

10mm/min - 4000mm/min

运动轴X轴(横向轴)

管件旋转轴

运动轴Y轴(纵向轴)

割炬沿管件轴向水平移动轴

运动轴Z轴(割枪升降轴)

割炬升降轴

钢管传动方式

电动驱动卡盘旋转来配合纵向设备运行

切割方式

等离子切割、火焰切割(视客户要求而定)

升降方式

等离子(自动弧压调高)火焰(电动调高)

切割功能选择

相贯线切割/管板一体切割

传动方式

精密齿轮箱与齿轮传动

驱动电机

Panasonic A5驱动器/电机

管径转速

0.1r/min - 25r/min

复位精度

±0.2mm

切枪升降行程

105mm

卡盘规格

250mm
