手持型光纤传导激光焊接机PE-W2000D

Style NO. :

产品简介
  • 激光,全称为受激辐射光放大,英文全称为:Light Amplification by Stimulate Emission of Radiation;简称为:Laser。它是一种新光源,其所具有的相干性、单色性、方向性与高输出功率等特点,是其它光源所无法比拟的。
  • 激光焊接就是利用激光束优良的方向性和高功率密度等特点来进行工作的。通过光学系统将激光束聚集在很小的区域,在极短的时间内,使被焊处形成一个能量高度集中的局部热源区,从而使被焊物熔化并形成牢固的焊点和焊缝。







产品特点

1. 可以将几块不同材质、不同厚度、不同涂层的钢材焊接成一块整体板,大大提高了焊接的适用范围。

2. 采用光纤激光器,光束质量优异,焊接光斑小,拥有极其精细的焊点;以光纤作为波导介质,耦合效率高易形成高功率、高密度、散热性好,无需庞大的制冷系统,具有高转换效率,低阀值,光束质量好,和窄线宽等优点。

3. 连续型光纤激光器,激光器采用一体化构造,它具有安全防护和环境防护的作用,能在各种环境下正常工作。

4. 使用操作灵活,能够轻松地集成于多轴机器人和振镜系统内。

5. 其结构紧凑,整体大小要比传统的YAG激光系统小一个数量级,因而移动非常灵活,

6. 体积小,寿命长易于系统集成,在高温、高压、高震动、高冲击的恶劣环境中,皆可正常运转。

应用领域

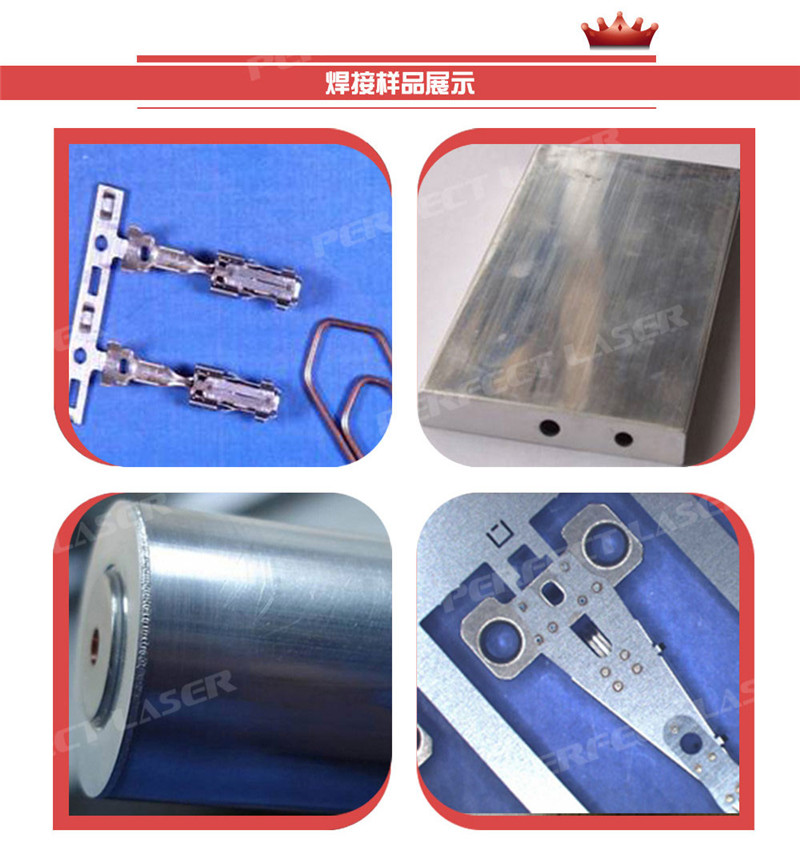

应用于金属材料(如:不锈钢、碳钢、铜、钛合金、钨、钼等)

技术参数

输入电压

380V 40A

光纤激光器

连续光纤

激光波长

1070μm

峰值输出功率

100W-2000W可调

聚焦光斑直径

0.2-3mm

X轴和Y轴行程

X*Y=300mm*300mm

台面尺寸

X*Y=400mm*400mm

移动速度范围

0-50mm/s

复位精度

0.03mm

定位精度

≤0.025mm

Z

电动升降高度200mm

旋转夹具(选配)

直径Ф100mm的旋转夹具,角度0-90º手动可调,可在其间任意位置锁紧,采用步进电机进行驱动,步进当量为0.01度,定位精度0.1度,重复定位精度 0.05度。

显示方式

同轴CCD 液晶屏观察

定位方式

红光

出光方式

自动

制冷系统

超温报警,流量保护、水位保护。

控制系统

工控机CNC2000控制软件
